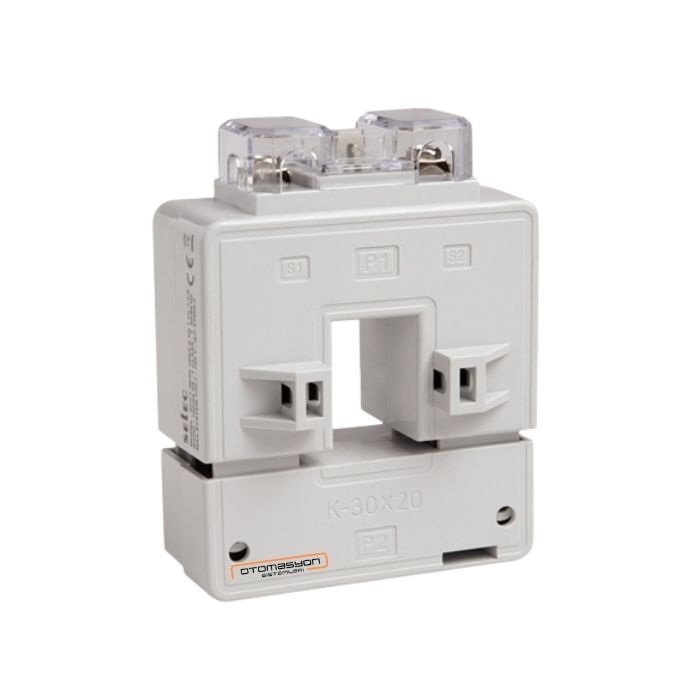

Selec SCCT-30/20-150/5A-VA1-CL0.5-CE Bölünmüş Çekirdekli Akım Trafosu
- Tüm varyasyonları liste olarak görüntüle
| KOD | Ürün Model Kodu | Stokta | Fiyat | ||
|---|---|---|---|---|---|
|
SCCT-30-20-100-5A-VA1-CL1-CE
|
Stokta
|
[Teklif İsteyiniz] | ||
|
|
SCCT-30-20-150-5A-VA1-CL0.5-CE
|
Stokta
|
[Teklif İsteyiniz] | ||
|
|
SCCT-30-20-150-5A-VA1.5-CL3-CE
|
Stokta
|
[Teklif İsteyiniz] | ||
|
|
SCCT-30-20-250-5A-VA1.5-CL0.5-CE
|
Stokta
|
[Teklif İsteyiniz] |
Selec SCCT-30/20-150/5A-VA1-CL0.5-CE Bölünmüş Çekirdekli Akım Trafosu, enerji izleme sistemlerinde akım ölçümü ve izleme işlemlerini kolaylaştırmak için tasarlanmıştır.
Bu trafoların en büyük avantajı, devreyi kesmeden mevcut kabloya veya bara üzerine monte edilebilmeleridir.
Bölünmüş çekirdek yapısı sayesinde retrofit uygulamalarda, yani mevcut sistemlerde sonradan ölçüm ekipmanı eklemek gerektiğinde, büyük kolaylık sağlar.
Selec SCCT serisi, yüksek doğruluk (Class 1.0 veya daha iyi) ile enerji ölçer, analizör veya çok fonksiyonlu ölçüm cihazlarına güvenilir sinyal iletimi sağlar.
Ürün, ABS alev geciktirici gövde, yüksek mekanik dayanım, düşük manyetik kayıplı çekirdek ve geniş ölçüm aralığı gibi özellikleriyle endüstriyel kullanım için optimize edilmiştir.
Selec SCCT, enerji sayaçları (örneğin EM serisi), MFM serisi çok fonksiyonlu ölçerler ve MRJ serisi analizörlerle tam uyumludur.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Model | SCCT-30/20-150/5A-VA1-CL0.5-CE |
| Trafonun Tipi | Bölünmüş Çekirdekli Akım Trafosu (Split Core CT) |
| Primer Akım Aralığı | 50A – 2000A (modele göre değişir) |
| Sekonder Akım | 5A (standart çıkış) |
| Doğruluk Sınıfı | Class 1.0 / Class 0.5 (opsiyonel) |
| Çalışma Frekansı | 50 / 60 Hz |
| Maksimum Yük (Burden) | 1 VA – 5 VA (modele göre değişir) |
| Çekirdek Tipi | Bölünmüş (Split) Ferrit / Nikel Demir |
| İzolasyon Gerilimi | 3 kV (1 dakika) |
| Çalışma Sıcaklığı | -10 °C … +55 °C |
| Montaj Tipi | Mandallı / Klipsli geçmeli montaj |
| Malzeme | Alev geciktirici ABS plastik |
| Uyumlu Cihazlar | Selec EM, MFM, MRJ serileri |
| Sertifikalar | CE, RoHS |
Ürün Varyantları
| Ürün Kodu | Diyafram (mm) | Cari Oran | VA Yükü | Doğruluk Sınıfı |
|---|---|---|---|---|
| SCCT-30/20-100/5A-VA1-CL1-CE | 20x30 | 100/5A | 1 | 1 |
| SCCT-30/20-150/5A-VA1-CL0.5-CE | 20x30 | 150/5A | 1 | 0,5 |
| SCCT-30/20-150/5A-VA1.5-CL3-CE | 20x30 | 150/5A | 1.5 | 3 |
| SCCT-30/20-250/5A-VA1.5-CL0.5-CE | 20x30 | 250/5A | 1.5 | 0,5 |
